產品信息
產品參數

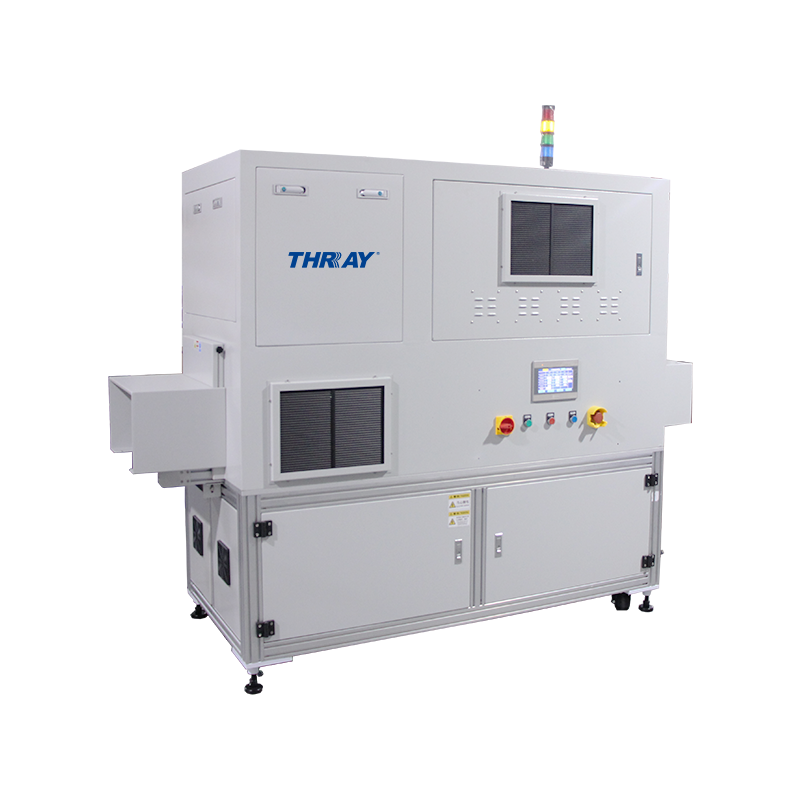

1、產品名稱:UV LED 流水線固化設備
2、產品型號:UVG-300
3、皮帶寬度:300mm
4、工作高度:取放料平臺:750mm±20mm
5、外形尺寸:L2170*W800*H1650(mm)
6、設備外觀顏色:RAL7035
7、燈珠品牌:韓國首爾,燈珠數量:1280 顆
8、光電感應產品自動開啟燈源,無產品輸入可自動關閉燈源
9、UV燈高度調節:皮帶面到燈源100-300mm可調
10、設備風冷散熱,爐內溫度<60 ℃
11、輸送帶速度范圍:傳輸方向為正對觸摸屏的方向,從右到左,先LED后汞燈;速度范圍為0-6m/min,輸送帶寬度為30cm,材質為特氟龍,采用變頻器控制且集成在觸摸屏中調節
12、設備進出口配備對射感應器,檢測進料和出料,當長時間沒有進料時,設備降到待機功率;當設備檢測到進料且長時間沒有檢測到出料,設備報警提示。為保證進出料感應器不受干擾,進出料感應器放在遮陽罩中
13、本設備采用汞燈和LED結合方式,波長為365nm,汞燈功率為2kw;
14、本設備采用觸摸屏加PLC控制方式,且集成啟動、停止、復位、急停(加保護罩)等按鈕開關
15、觸摸屏中可顯示UV 光強,累計工作時間(包含預警時間),設備自帶能量值檢測裝置,LED自帶電流電壓檢測裝置,能夠燈珠短路等報警。通過觸摸屏實時反饋當前能量值狀態。參數調節都集成在觸摸屏中包括:LED的功率調節,輸送帶速度調節等
16、輸送帶進出口配備遮光罩,高度大于170mm
17、設備進料口增加導流板
18、只開LED,輸送帶速度為3m/min,功率在60%-80%之間一個固定數值,左中右三個位置各測量10次,能量值為3800-4800mj/cm2、光強>300mw/cm2且同一個點的能量值波動
小于等于±5 %,不同點的能量值波動小于等于±8%。
19、在皮帶速度為3m/min時,汞燈(汞燈為電子啟動方式)和LED同時開啟,等待15min之后,測量進料口皮帶左、中、右三個位置的輸送帶表面溫度不超過60℃。
20、汞燈上部帶有出風管道,需外接150mm風管
