晶圓點膠+裝配

發表時間:2021-08-25 11:18:39瀏覽量:2852

晶圓點膠+裝配




3D布局圖

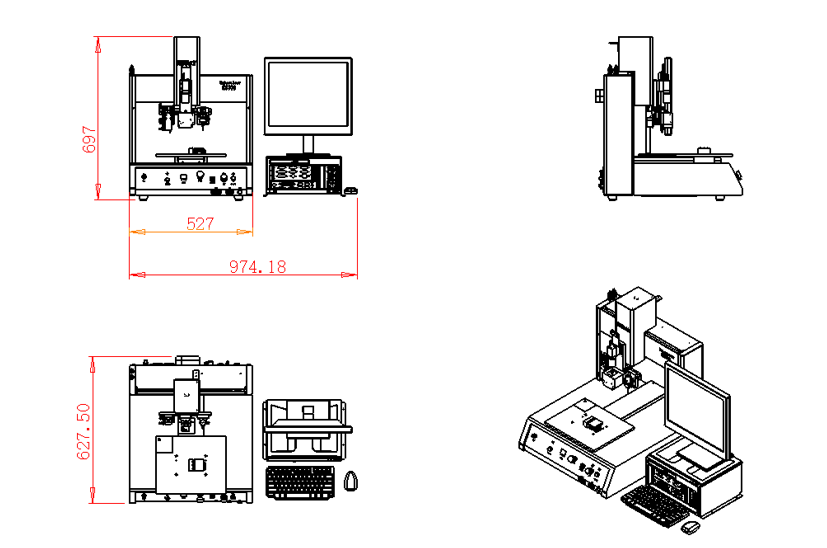

2D尺寸圖

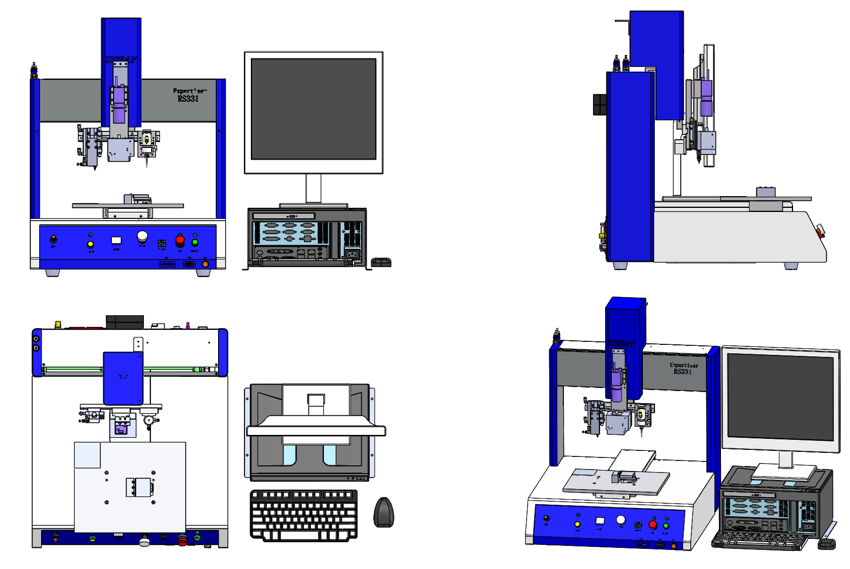

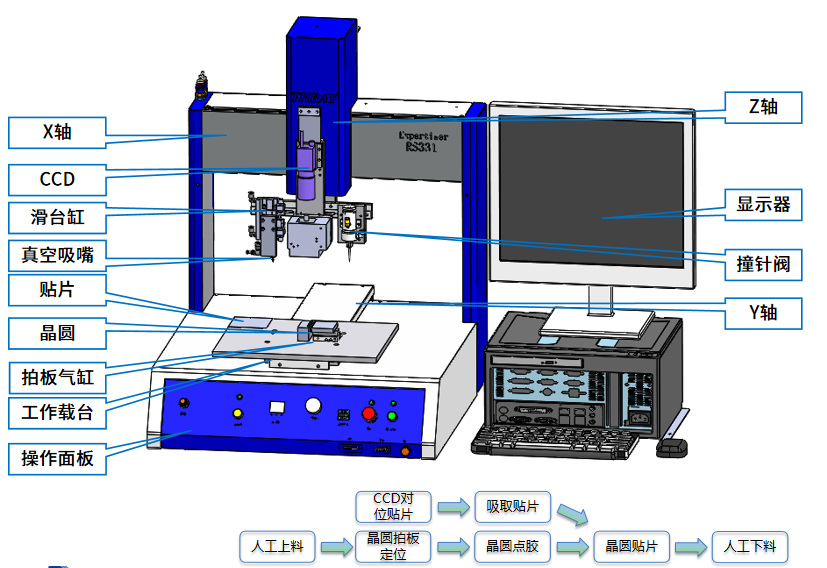

3D效果圖

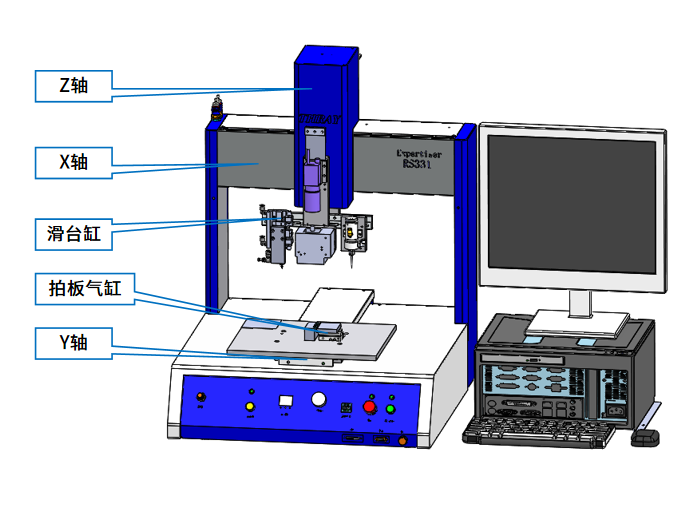

細項解析

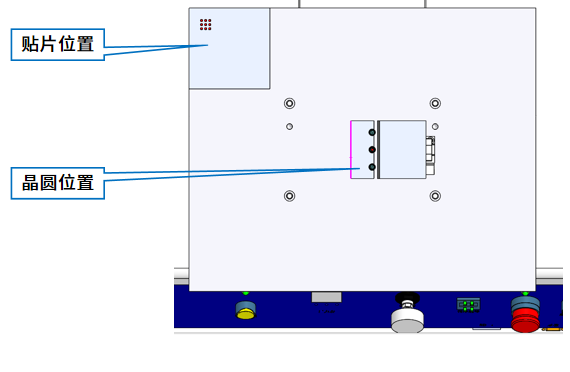

細部圖一


有效行程:

X軸—300mm(左右移動)

Y軸—300mm (前后移動)

Z軸—100mm(上下移動)

滑臺缸—30mm(上下移動)

拍板氣缸—5mm(左右移動)

額定速度

X軸—300mm/s

Y軸—300mm/s

Z軸—100mm/s

重復精度:±0.02mm

驅動方式:伺服電機+模組、氣動

最大承重: X軸—20 千克;

                  Y軸—20 千克; Z 軸—5 千克

控制方式:點到點、直線和圓弧差補

細部圖二

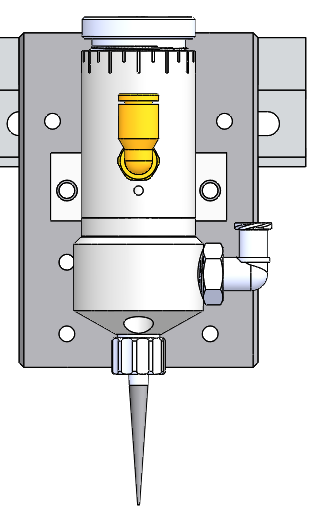

1.隔膜閥

Techcon隔膜閥以極高的精度涂敷中低粘度材料,支持最小只有幾分之一微米的多種膠點和膠珠。內部彈簧返回裝置可以全面調節隔膜閥,用于 Techcon Systems 時間/壓力控制器。短打開行程可以異??焖儆行У仃P(guān)閉隔膜閥。外部行程控制使得操作人員可以輕松微調流體流量。緊湊的設計安裝靈活,可以方便的集成到自動化應用中。

不銹鋼流體外殼兼容各種化學物質,特別是DVD 和 CD 制作中使用的 UV 固化粘合劑、樹脂和漆。

隔膜閥維護工作少,用戶可以更換的備件,簡便易用,容易維護。另外還提供了水平安裝隔膜閥和手持式隔膜閥。

TS5620系列點膠閥主要特點:

無縫設計– 有效防濕氣

多種配置,兼容多種流體,包括對UV 敏感的流體使用的迭爾林材料

設計緊湊

垂直或水平安裝選項,實現機械集成

提供了手持式選項

2.點膠針頭

針頭材質:塑做卡口不銹鋼針咀

內徑:0.1mm

外徑:0.3mm

細部圖三

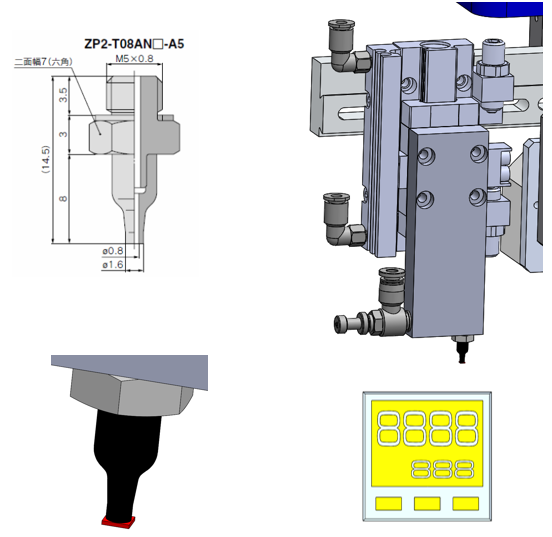

1.氣缸

滑軌缸,行程30mm,帶緩沖和行程調節機構

通過調節氣壓、氣流、緩沖力,來避免對產品的損傷

2.吸嘴

材質:抗靜電丁晴橡膠

外徑:1.6mm

內徑:0.8mm

注:這款是目前標準吸嘴中最小的尺寸

3.真空檢知表

根據真空值來判定是否有吸到產品——反饋機制

細部圖四


1.氣缸

滑軌缸,行程10mm,帶緩沖和行程調節機構

通過調節氣壓、氣流、緩沖力,來避免對產品的損傷

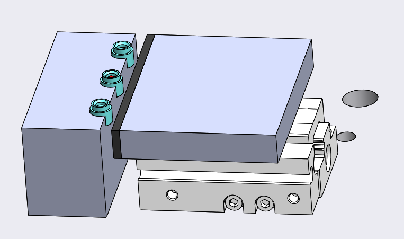

2.拍板治具

材質:抗靜電丁晴橡膠

厚度:2mm

3.產品載臺

偏心仿形槽,人工只要將產品放進槽內即可

目前測試規劃三工位

細部圖五


1、設備主要模塊介紹

軌跡控制系統:

該設備采用高性能運動控制板卡,結合伺服驅動電機系統,可實現點到點、直線、圓弧、圓等控制方式。CCD抓取產品圖像后,即可在產品圖像上很方便快捷的進行軌跡設計和修改。

通過修改工作參數、點膠參數等,可靈活的適應不同的點膠軌跡工藝需求。

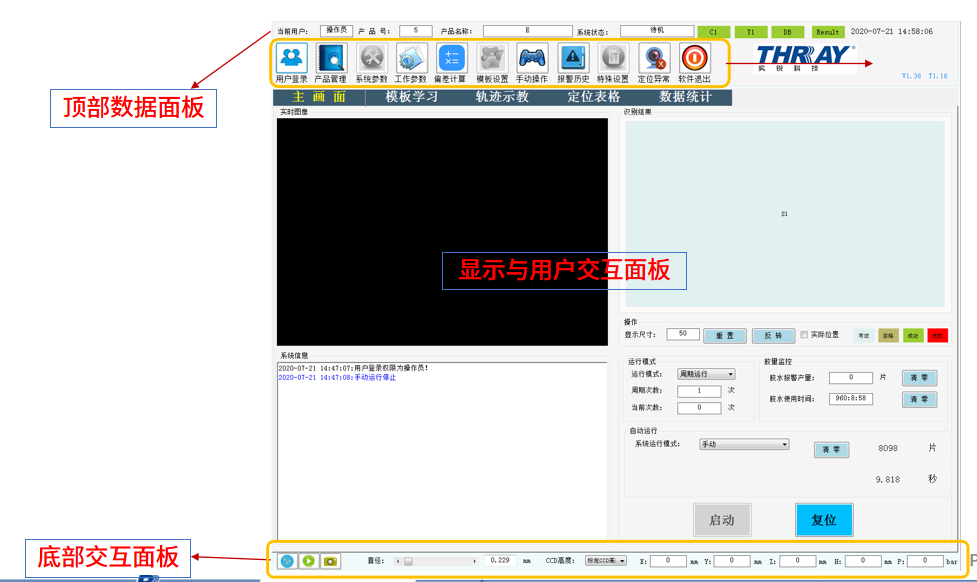

2、設備軟件邏輯圖

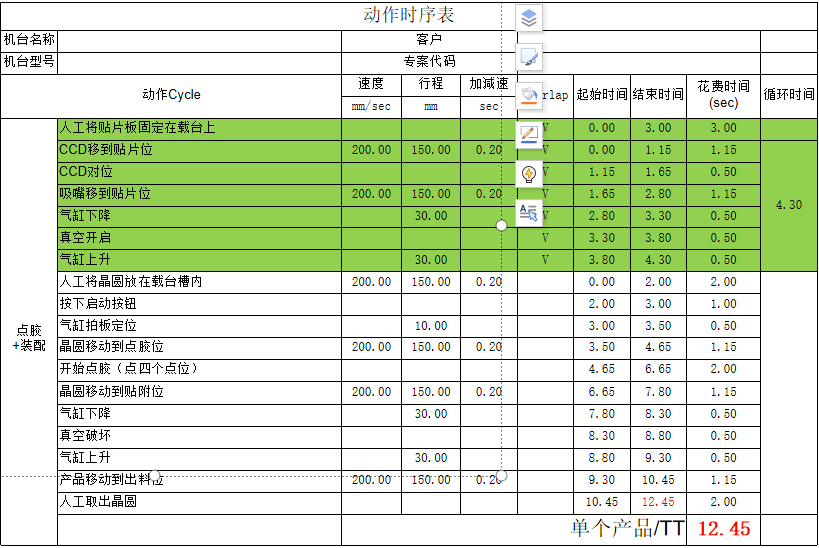

3、時序表




?
